QUQ系列液壓系統用空氣過濾器
2021-08-20一、QUQ系列液壓空氣過濾器簡介
QUQ系列液壓空氣濾清器的設計參考了相關資料,并在批量生產EF系列液壓空氣濾清器的基礎上,

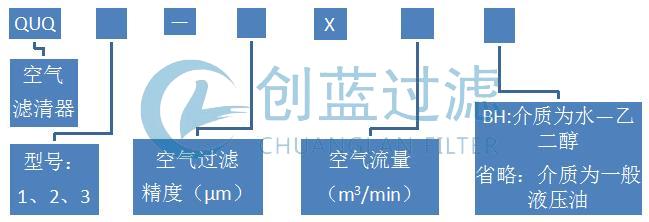

二、QUQ系列液壓空氣過濾器型號說明
三、QUQ系列液壓空氣過濾器技術參數
|
型號 |
QUQ1–※×※ |
QUQ2.5–※×※ |
QUQ4–※×※ |
|||
|
空氣過濾精度（μm） |
10 20 40 |
|||||
|
空氣流量 （m3/min） |
0.25、0.4、1.0 |
0.63、1.0、2.5 |
1.0、2.0、3.0 |
1.0、2.5、4.0 |
2.5、4.0、6.3 |
4.0、6.3、1.0 |
|
溫度適應范圍（℃） |
-20~+100 |
|||||
|
油過濾網孔 |
0.5（可根據用戶要求選擇） |
|||||
|
注：表中空氣流量是空氣阻力ΔP=0.02Mpa時的值 |
||||||
四、QUQ系列液壓空氣過濾器型號及尺寸 單位
|
型號 |
D |
D |
D |
D |
L |
L |
安裝螺釘 |
φ |
|
QUQ1 |
φ41.3 |
φ50 |
φ44 |
φ28 |
82 |
134 |
3-M4×16 |
φ4.5 |
|
QUQ2 |
φ73 |
φ83 |
φ76 |
φ48 |
98 |
159 |
6-M4×12 |
|
|
QUQ2b |
φ88 |
φ97 |
φ76 |
φ48 |
98 |
159 |
6-M4×12 |
|
|
QUQ2.5A |
φ110 |
φ123 |
φ113 |
φ76 |
150 |
239 |
6-M4×12 |
|
|
QUQ2.5B |
φ105 |
φ123 |
φ90 |
φ80 |
185 |
237 |
4-M8×12 |
φ9 |
|
QUQ3 |
φ145 |
φ160 |
φ150 |
φ89 |
195 |
320 |
6-M4×16 |
φ4.5 |
|
QUQ4 |
φ250 |
φ280 |
φ256 |
φ153 |
254 |
379 |
3-M10×20 |
φ11 |
|
QUQ5 |
φ280 |
φ320 |
φ295 |
φ197 |
270 |
395 |
6-M12×20 |
φ13 |
